Sähköasennusten mitoitus

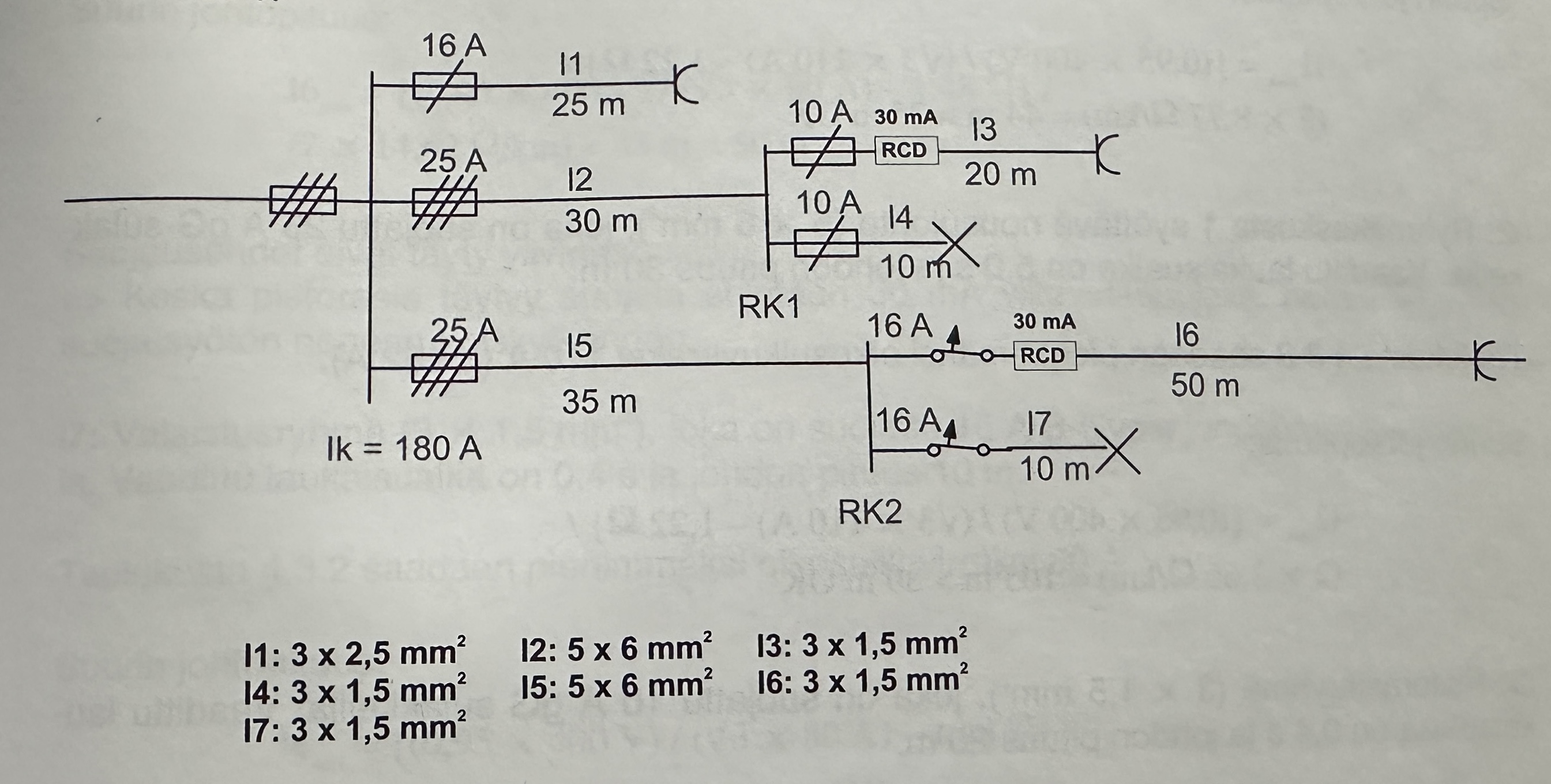

Oikosulkuvirtojen laskeminen
Pääkeskus
\[
I{\text{k}} = 180A
\]
\[
Z{\text{v}} = \frac{cos \phi \cdot U}{\sqrt{3} \cdot I{\text{k}}}
\]
\[
Z{\text{v}} = \frac{0,95 \cdot 400V}{\sqrt{3} \cdot 180A} = 1,22\Omega
\]
Ryhmäkeskus 1
\[

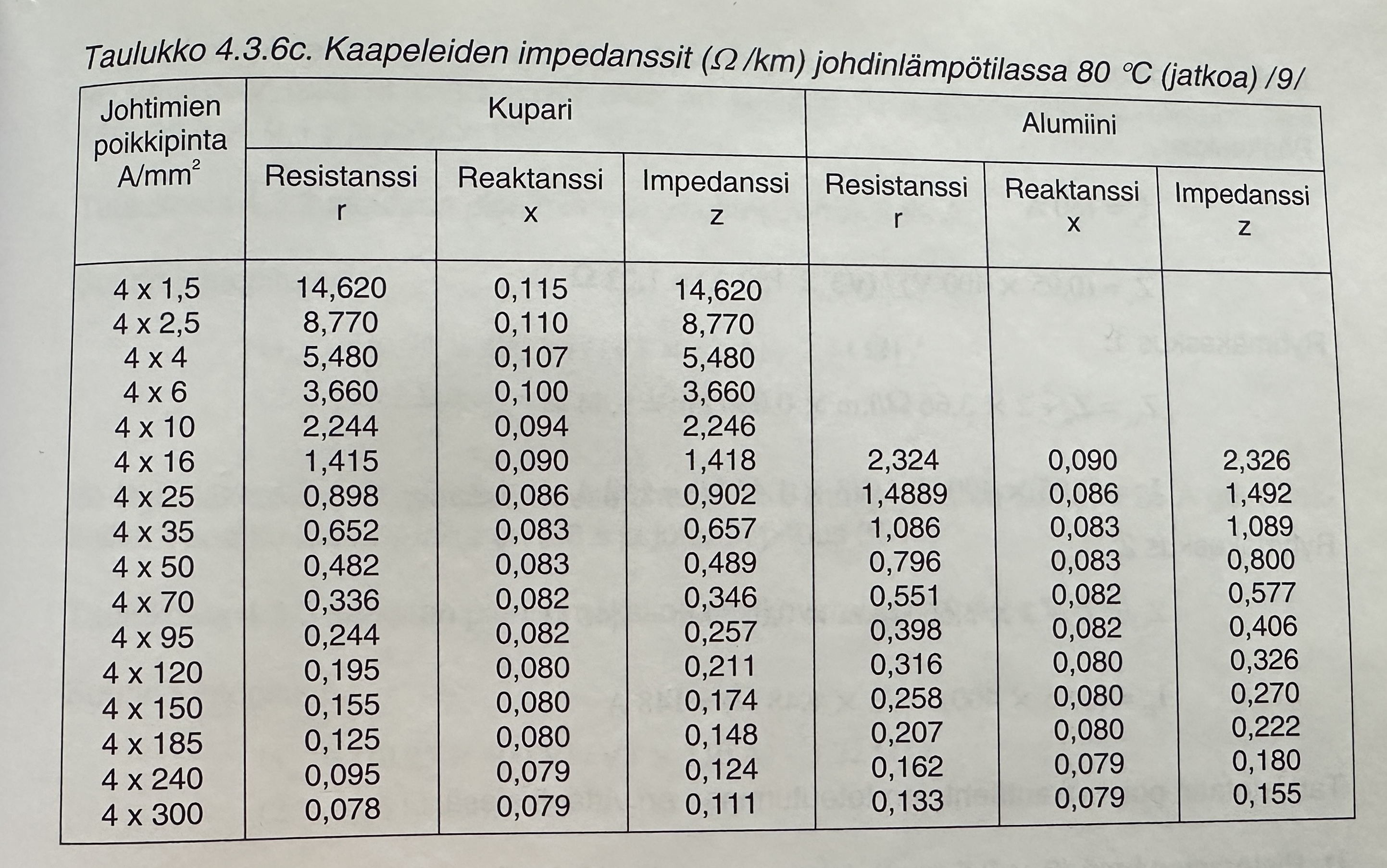

Z{\text{v1}} = Z{\text{v}} + 2 \cdot 3,66 \frac{\Omega}{km} \cdot 0,030km = 1,44\Omega
\]
Note
Kaavan Zv saadaan pääkeskuksen lasketusta verkon impedanssista.
\[
I{\text{k1}} = \frac{0,95 \cdot 400V}{\sqrt{3} \cdot 1,44\Omega} = 152A
\]
Ryhmäkeskus 2
\[
Z{\text{v2}} = Z{\text{v}} + 2 \cdot 3,66 \frac{\Omega}{km} \cdot 0,035km = 1,48\Omega
\]
\[
I{\text{k1}} = \frac{0,95 \cdot 400V}{\sqrt{3} \cdot 1,48\Omega} = 148A
\]

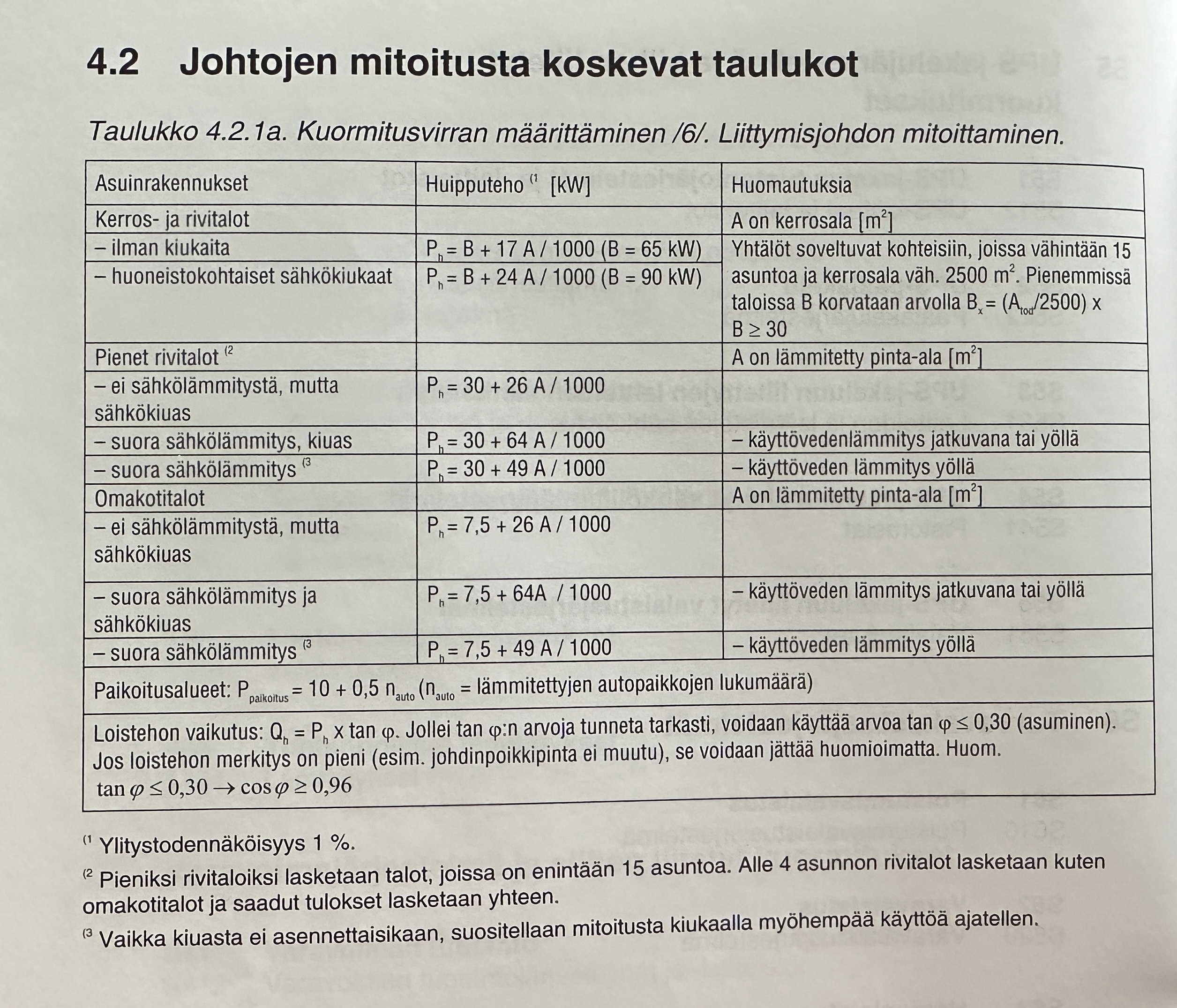

Liittymistehon mitoitus
Kuormitustehon määrittäminen
Omakotitalot ja pienet rivitalot, joissa ei ole (ylempi) tai on suora sähkölämmitys sekä sähkökiuas, lausekkeessa \(A\_{\text{lämm}}\) on lämmitykseen mitetty pinta-ala:
\[
P{\text{max}} = P{\text{va}} + 26 \cdot \frac{A{\text{lämm}}}{1000}, \quad P{\text{va}} = 7.5 \, \text{kW}
\]
Nykyaikaisissa passiivititaloissa riittää 64 W/m² sijoitettu pinta-ala, joissa ei ole tai on suora sähkölämmitys sekä sähkökiuas, lausekkeessa \(A\_{\text{lämm}}\) on lämmitykseen mitetty pinta-ala:
\[
P{\text{max}} = P{\text{va}} + 26 \cdot \frac{A{\text{lämm}}}{1000}, \quad P{\text{va}} = 30 \, \text{kW}
\]
\[
P{\text{max}} = P{\text{va}} + 64 \cdot \frac{A{\text{lämm}}}{1000}, \quad P{\text{va}} = 30 \, \text{kW}
\]
Kerros- ja rivitalot ilman kiukaita ja huoneistokohtaisesti lämmityksestä vastaavat, lausekkeessa \(A\_{\text{kr}}\) on kerrospinta-ala:
\[
P{\text{max}} = P{\text{va}} + 26 \cdot \frac{A{\text{kr}}}{1000}, \quad P{\text{va}} = \text{määritelty arvo}
\]
Sallitut kuormitusvirrat
| gG-tyypin sulakkeen suurin sallittu nimellisvirta | Johdon sallittu kuormitus vähintään [A] |
|---|---|
| 6 | 8 |
| 10 | 13,5 |
| 16 | 18 |
| 20 | 22 |
| 25 | 28 |
| 32 | 35 |
| 35 | 39 |
| 40 | 44 |
| 50 | 55 |
| 63 | 70 |
| 80 | 88 |
| 100 | 110 |
| 125 | 138 |
| 160 | 177 |
| 200 | 221 |
| 250 | 276 |
| 315 | 348 |
| 400 | 441 |
| 500 | 552 |
| 630 | 695 |
| 800 | 883 |
| 1000 | 1103 |
| 1250 | 1379 |
Lähteet
- Sähkötieto RY. 2010. Sähköteknisiä taulukoita ST-Käsikirja nro. 30. s. 83. ISBN 978-952-231-013-2.
